VS-381E2型 船舶液压舵机实训装备

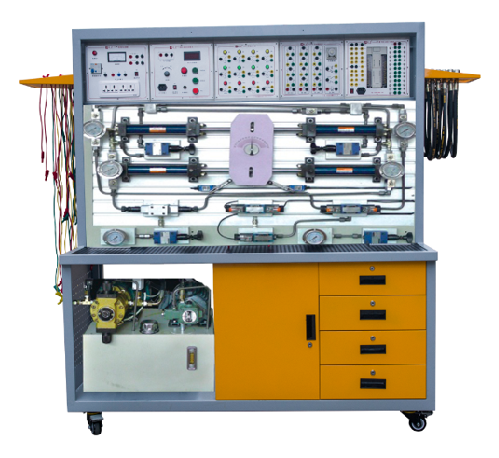

一、设备外观图

二、设备概述

   本船舶液压舵机教学实验设备，设计时依据《船舶辅机》等高校教材教学大纲要求，结合船舶企业职工培训技能要求，并参考实际船舶液压舵机系统，因而设备特点突出，功能强大，完全满足学生的教学实验实训及学员的技能培训等需求。

液压舵机教学实验台是专为适用教学而特别设计的。舵机的转舵机构为滑式双油缸型结构，电动机油泵机组两套：1套是闭式定量泵阀控系统，1套是闭式泵控系统。它主要由舵柄、油缸、撞杆、油泵机组、阀件和油箱等组成。配备的两套电动机油泵机组，用其中一套工作就能满足各船级社对舵机的各项规定，另一套为备用。滑式双油缸结构转舵机构，对于单舵的舰船具有明显的优点，结构简单、重量轻、占地面积小、液压系统简单可靠、性能良好，给使用维修保养带来较大的方便。

三、技术参数

1、液压泵站 ：变量叶片泵： 1台  公称排量10ml/r,额定压力：7Mpa；

变量叶片泵驱动电机：  1.5KW；零位对中液动变量轴向柱塞泵：1台 公称排量12ml/r,额定压力：7Mpa；变量叶片泵驱动电机：  3KW；油箱：  公称容积80L；（附有液位、油温指示计，吸油回油滤油器、空气滤清器等）液压油：46#抗磨液压油。

2、输入电源：AC380V、50HZ，三相五线制；控制电压：DC24V；

3、输入总功率：系统总功率：<=6KW;

4、工作使用环境要求：防潮、防尘；

1）温度-10℃～+40℃ ；

2） 相对湿度：≤90%（+20℃）

3）海拔高度：≤4000m

4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

5、设备重量: 150kg

6、外形尺寸：长×宽×高=1600mm×650mm×1800mm

7、设备安全：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
