VS-381E5型 工程液压摊铺机模拟实训装备

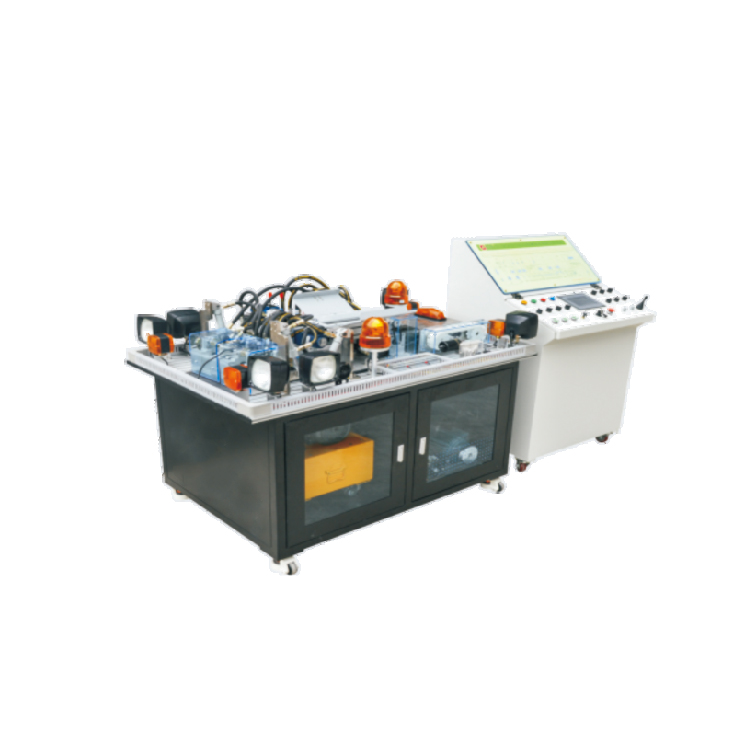

一、设备外观图

二、设备概述

带式铺路摊铺机，非常适合用於高速公路、市区道路、乡村道路等铺路作业。其钢制履带行走装置能够在不稳的路基或陡峭斜坡上进行作业时提供绝大的优势。

VS-381E5型 履带式液压铺路摊铺机模拟装置以戴纳派克摊铺机SD2550CS型号为主要对象，采用整机分解式教学，配合集成式仿真软件，专业为各高等院校、职业院校、交通学院而设计的教学装置！本设备使学生易懂、易理解！并且使学生快速的根据理论知识，掌握实践知识的！

三、技术参数

1、液压泵站 ：变量叶片泵： 1台  公称排量10ml/r,额定压力：7Mpa；

变量叶片泵驱动电机：  1.5KW；油箱：  公称容积40L；（附有液位、油温指示计，吸油回油滤油器、空气滤清器等）液压油：46#抗磨液压油。

2、输入电源：AC380V、50HZ，三相五线制；控制电压：DC24V；

3、输入总功率：系统总功率：<=3KW;

4、工作使用环境要求：防潮、防尘；1）温度-10℃～+40℃ ；2） 相对湿度：≤90%（+20℃）     3）海拔高度：≤4000m  4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

5、设备重量: 150kg

6、外形尺寸：长×宽×高=1500mm×1000mm×1600mm

7、设备安全：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
