一、产品简介

产品聚焦鸿蒙南向设备开发与北向应用开发的全体系架构，包含网联车载环境感知技术、卫星定位技术、4G/5G无线通信技术、CAN总线通信技术、人机交互技术、信息交互技术等，采用十余种体验型车载传感器、鸿蒙设备开发模块、开源鸿蒙中控网关，通过网络通信，实现毫米波雷达测距、超声波测距、陀螺仪姿态检测、车载设备控制、RFID刷卡解锁、车辆行驶方式控制、卫星定位、车载网关可视化人机交互、4G车载数据上云等功能。提供详细的实验案例，帮助学生掌握鸿蒙设备开发、应用开发、以及传感器应用、嵌入式接口开发、CAN总线通信等方法。

二、产品特点

1．鸿蒙体系全面。覆盖LiteOS内核、OpenHarmony南向设备开发、应用开发，以及基于OpenHarmony开源操作系统北向应用开发。

2．行业特色突出。鲜明的智能网联汽车技术特色，包含体验型车载传感器、CAN总线组网、中控车机系统、信息交互软件。

3．网络通信多样。集成CAN总线技术、以太网通信技术、WiFi通信技术、4G LTE/5G移动通信技术、GPS/BEIDOU定位技术。

4．模块灵活可扩展。支持32位Cortex-M3处理器和Hi3861处理器两种硬件平台，可以替换插入不同的传感器模块，板载显示屏，实时显示当前信息。Cortex-M3硬件平台预留无线通信模块接口，支持HI3861 WiFi等模块的应用扩展，支持通信模块固件与处理器固件切换烧录；预留RS485、CAN端子排，能够与外部通信设备交互；

5．车载信息上云。集成4G LTE移动通信模块，可通过上位机配置接入自研云服务平台，支持TCP、MQTT等通信协议。支持5G通信扩展应用。

三、硬件组成

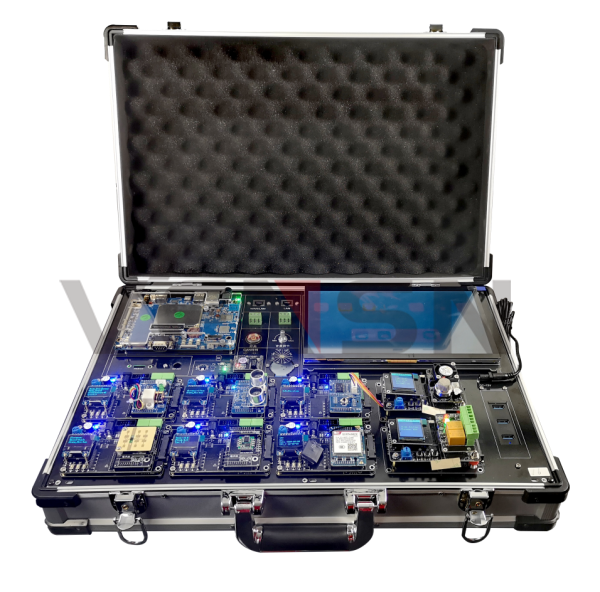

实验箱包括八个以上车载感知模块，1个鸿蒙中控，1个触摸显示屏。

车载感知模块包括毫米波雷达、超声波雷达、陀螺仪模块、4G LTE通讯定位模块、RFID控制模块、电机调速模块、环境调节模块、光照度调节模块。其中环境调节模块、光照度调节模块采用海思hi3861 SOC芯片作主控，板载OLED显示屏，支持传感器模块插装连接。其他模块采用M3芯片作主控，支持HI3861模块作WiFi联网通讯。

鸿蒙中控，采用四核64位Cortex-A55处理器，主频最高2.0GHz，为后端数据处理提供高效稳定的性能，集成双核心GPU，VPU及NPU，GPU支持OpenGL ES3.2/2.0/1.1；VPU可实现4K 60FPS H.265/H.264/VP9视频解码和1080p 100fps HH.265/H.264/VP9视频解码；NPU支持Caffe/Tensorflow主流架构模型。运行OpenHarmony3.1 release及以上操作系统。

四、软件功能

1、鸿蒙南向设备开发

鸿蒙南向设备采用C语言编程，支持OpenHarmony系统的内核基础开发、驱动开发、网络通信及综合应用开发，可对模块温湿度、可燃气体、光照度进行采集，对通风扇、LED、beep、继电器等执行器进行控制，可以多传感器或执行器结合，实现环境监测、安防报警、智能调节的功能。

2、数据接入云平台

鸿蒙南向设备可通过MQTT通讯接入第三方，如华为IOTDA平台，进行远程采集、控制、设置策略。宽39cm 30cm

3、鸿蒙移动端北向应用开发

提供鸿蒙移动端应用软件，可实现IOTDA平台登录、项目创建、应用关联、传感器数据获取、执行器控制的功能。移动端支持Java、ArkTS、JS语言编程，基于华为物联网平台API接口，通过HTTP协议获取接入设备列表、传感器信息，通过MQTT协议与终端模块即时交互。

4、开源鸿蒙系统应用开发

网联实验箱网关系统软件，采用开源Openharmony系统，ETS、或ArkTS语言编程技术设计人机交互界面，使用网络通信技术与终端模块信息交互，读取模块状态，发送模块指令、可视化显示。可以使用软件查看每个传感器的功能、操作软件体验每个传感器的性能，如浏览传感器的采样数据、发送命令控制诸如调速电机模拟线控等执行器操作。具有系统参数配置，如服务器开启关闭、网络参数配置、云服务参数配置等。具有原始收发数据显示功能和数据解析显示功能，对比通信协议，更易于理解系统逻辑。
